電力工業是國民經濟發展中的支柱產業，隨著我國經濟的飛速發展和國際化能源緊張局勢的加劇，加強電能質量和節能降耗管理已經成為國家政策的重要內容。在電力系統中，電壓和頻率是衡量電能質量的兩個最重要的指標。為確保電力系統的正常運行，供電電壓和頻率必須穩定在一定的范圍內。頻率的控制與有功功率的控制密切相關，而電壓控制的重要方法之一就是對電力系統的無功功率進行控制。系統中各種無功電源的無功出力應滿足系統所有負荷和網絡損耗的需求，否則電壓就會偏離正常值。
眾所周知，采用無功功率補償器是改善電網質量、節能降損最經濟有效的方法之一。目前國內采用的補償技術基本是靜態的，即均以電磁型交流接觸器為投切開關或直接死投在電網上。由于受電容器承受涌流能力、放電時間及電容器分級，以及接觸器操作頻率、使用壽命等因素制約，因而存在許多不盡人意之處：電容器不能分級投切，且投切速度慢，造成系統功率因數不穩定；投切電流涌流大；較大的操作過電壓；沒有串聯電抗器或只有很小的限流電抗器，不能抑制諧波，容易引起電容器與系統產生串聯諧振或并聯諧振，造成電容器過電流或過電壓；機械觸點動作速度慢，對快速頻繁波動的沖擊性負荷產生的無功功率不能有效補償，不能解決這種負荷所帶來的電壓不穩定及快速變化
供電條件
* 系統標準電壓：3kV、6kV、10kV
* 工作電壓：3.6kV、7.2kV、12kV
* 額定頻率：50Hz、60Hz
* 相數：3
* 控制電源：AC220V10A
技術指標
* 額定容量：根據用戶要求或我公司測量結果
* 動態過載能力：1.30In（額定電流）下長期運行，過電流是由諧波和1.1Un（額定電壓）的過電壓共同作用的結果。1.10Un下長期運行，每24小時內可以在1.15Un下可運行30min
* 功率因數：0.9以上（0.8～1可設定）
* 控制路數：16路
* 響應時間：≤120ms
* 電抗率：6%、7%、12%、13%
* 交流取樣電壓：100V，交流取樣電流0A～5A
* 投切延時：根據用戶要求設定
技術特點
* 能夠根據電網系統無功功率大小和電壓控制要求自動投切與調節，不需要人工干預，自動補償無功功率，提高系統功率因數，保證系統功率因數在0.9以上
* 全數字化控制，實時檢測并計算無功功率量
* 自動識別變壓器的運行方式，自動判斷變電站兩段母線的運行情況，既可兩段母線同時獨立控制（分列控制），又可按兩段母線統一控制（并列控制），也可單段母線控制（單列控制）
* 優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，徹底杜絕了“死機”現象
* 獨有的“硬件電路故障保護電路”，確?？刂破鲀?nèi)任意電路損壞后或“死機”瞬間都不會引發輸出誤動作
* 控制器具有良好的人機界面，智能判斷、優化控制，快速響應，實現全數字化液晶顯示，具有聯網通訊功能，可查看時間、運行方式、投切組別、以及每段母線的電壓、電流、功率因數、有功功率、無功功率、故障等信息
* 補償器保護措施齊全（過壓、欠壓、開三角電壓、短路、過流等保護）
* 采用串聯電抗器，防止諧波放大、吸收部分諧波電流，保護電容器組可靠運行
* 結構設計合理，使用方便，具有手動和自動兩種操作功能
* 提高電力系統的靜態和動態穩定性
* 減少電壓和電流的不平衡，改善電壓質量，穩定系統電壓，抑制電壓閃變
* 降低網損，高效節能，提高電氣設備效率，增加變壓器帶載容量
* 動態抑制系統諧波，改善電壓畸變率，主回路設計充分考慮電容器組對諧波電流的放大問題，保證設備安全運行、可靠工作
* 設備內置自放電元件，裝置脫離電網后，可在5秒內將殘留電壓降至50伏以下
* 配備高壓帶電顯示裝置和觀察窗、具有強制閉鎖功能，確保維護人員的安全
* 以電壓、功率因數和無功需求量作為控制目標，將電壓控制在設定的范圍內
* 裝置采用柜式結構，所有設備安裝在一組柜體內，采用機械與電氣雙重閉鎖裝置，符合五防操作要求
* 設備保護措施齊全，自動化程度高，能在外部故障或停電時自動退出，送電后自動恢復運行
* RS485通訊接口，可與計算機等設備連接通訊
防護等級：IP30
規格型號

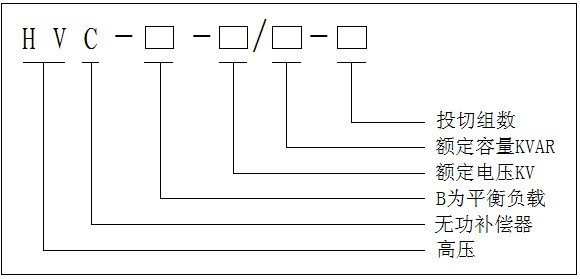

高壓HVC自動無功功率補償裝置采用三相共補、星型連接方式，按電壓等級分為：3kV系統、6kV系統、10kV系統。其規格型號為：
常用系列

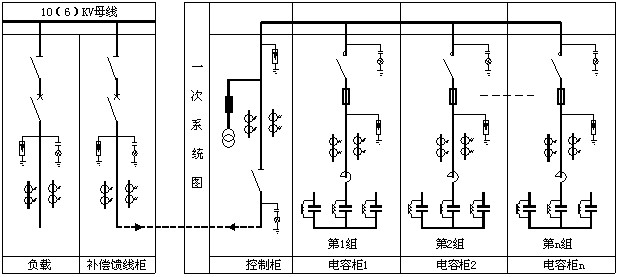

B型高壓HVC自動無功功率補償裝置主要由控制器、真空接觸器（真空斷路器）、保護系統、熔斷器、電抗器、電容器、放電線圈等組成?？刂破鳈z測一相無功功率（電流），根據一相的無功功率（電流），產生統一的控制信號，控制真空接觸器（真空斷路器）的接通與分?jǐn)?，按需要投入或切除三相上相同的補償電容器，使系統的功率因數始終保持在感性區，并且數值接近于1。其一次系統圖如下：

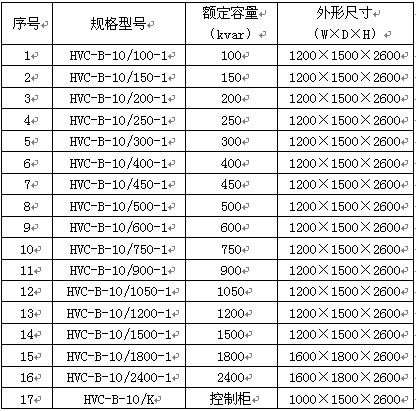

HVC-B-10（3KV或6KV）/X-X系列單柜型號一覽表
HVC-B-10（或3、6）/X-X系列B型高壓HVC自動無功功率補償裝置由一面控制柜和上表單柜的組合而成，可組合成各種容量和組數。
使用環境
* 環境溫度：-25℃～40℃
* 日溫差：25℃
* 海拔高度：≤2000m
* 環境相對濕度：年平均值 ≤90%
* 地震烈度：8度
* 污穢等級：Ⅲ
* 安裝方式：本套設備安裝在戶內
